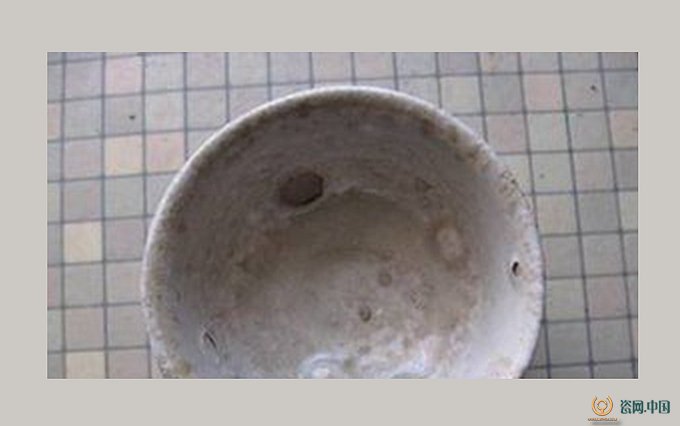

器皿釉層表面的小泡

      產生原因：

      (1)坯體入窯水分過高，加上預熱帶溫度低，碳素沉積釉中。

      (2)氧化不足或還原過早，使分解物和沉積的碳素在釉料熔化前沒有全部排出，而隱藏在釉中。

      (3)還原氣氛過濃，造成碳素沉積。

      (4)釉的始熔溫度低，釉料玻化過早，而使沉積在釉層中的碳素不能分解捧出。

      (5)坯料中碳酸鹽、硫酸鹽含量過高。

      (6)二次施釉的時間間隔太長，容易產生釉泡。

      (7)過干過熱的坯體施釉，坯體與釉漿溫差過大，不能使釉料被坯體均勻吸收，燒成時容易封閉氣孔，使氣體無法外逸。

      解決辦法：

      (1)調整釉料配方，如用白云石代替石灰石等。

      (2)嚴格控制坯體的入窯水份，一般在2—3％左右。

      (3)適當提高氧化爐的爐溫，促使還原帶過來的游離碳素完全燃燒。

      (4)提高釉料的始熔溫度，降低釉料的高溫粘度。

      (5)過干過熱的坯體不施釉．若采用二次施釉的方法，應縮短施釉的間隔時間。
