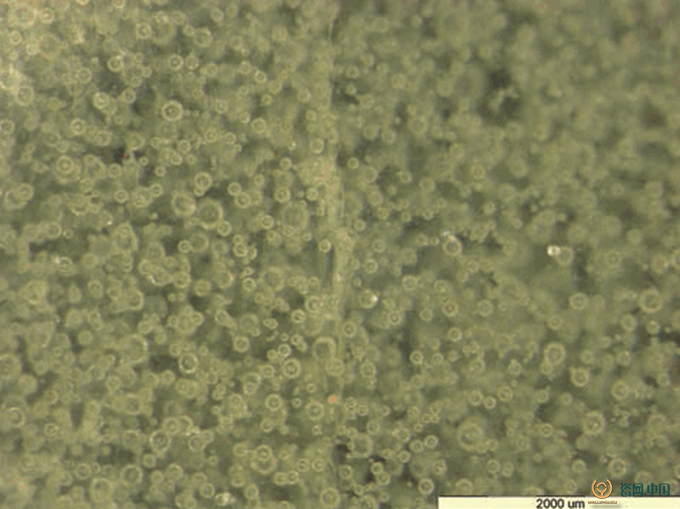

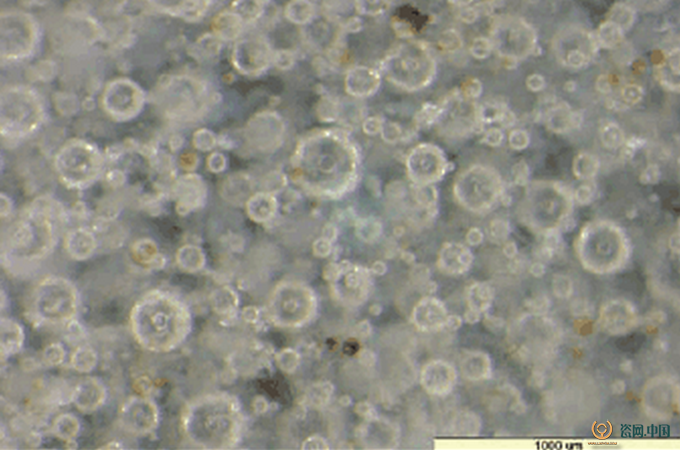

圖十八、釉中氣泡（GCQS-1616）

圖十九、氣泡大而疏（GCQS-1613）

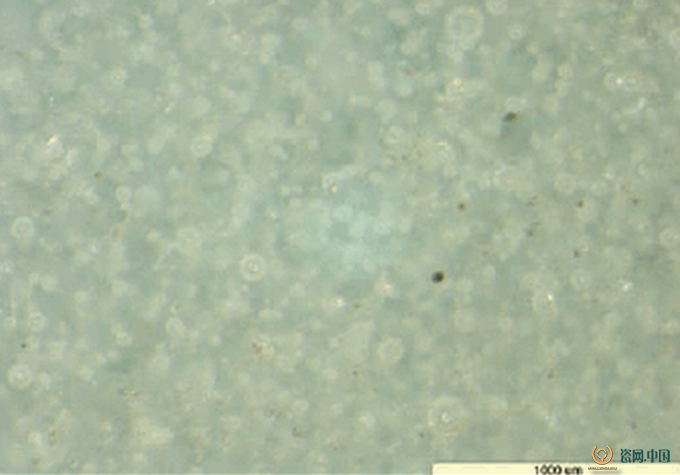

圖二十、氣泡小而疏（GCQS-1618）

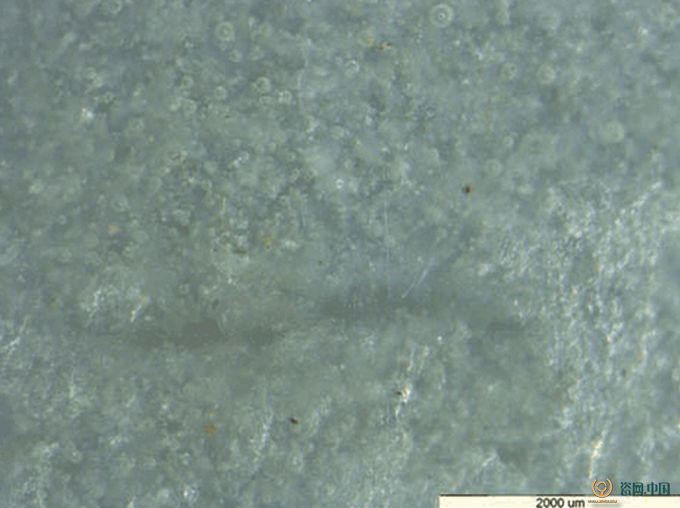

      除此以外，釉面下常有一些顏色不同的小點，當(dāng)將其放大時，便在釉中觀察到一個類似于空洞的結(jié)構(gòu)，這可能是由很多微氣泡匯聚在一起而形成的大氣泡。（圖二十一至圖二十四）為釉中大氣泡的顯微圖片。

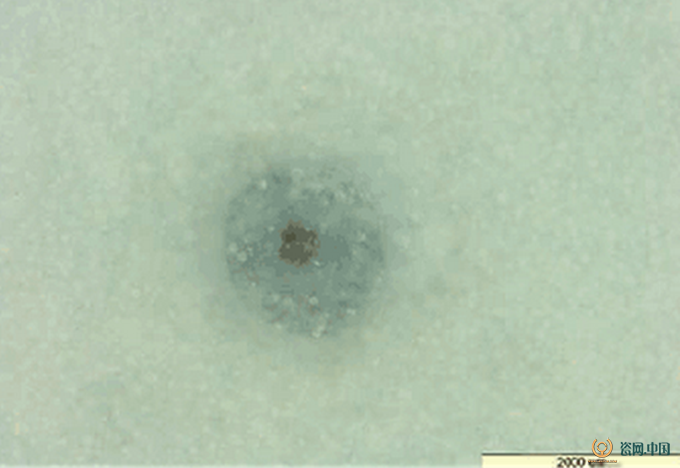

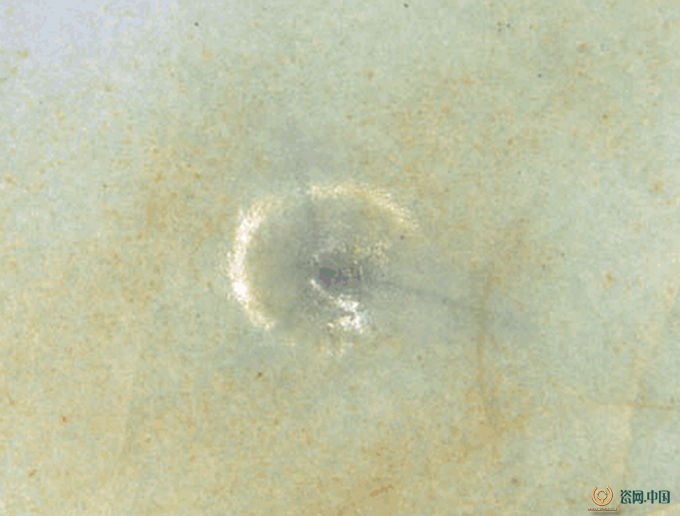

圖二十一、釉中大氣泡（GCQS-1600）

圖二十二、釉中大氣泡（GCQS-1606）

圖二十三、釉中大氣泡（GCQM-1635）

圖二十四、釉中大氣泡（GCQQ-1645）

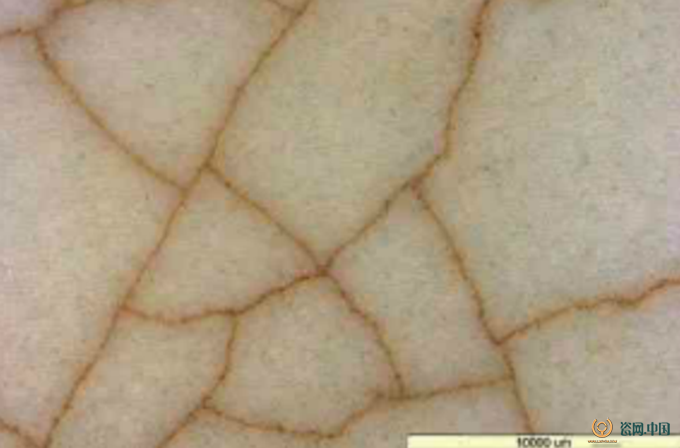

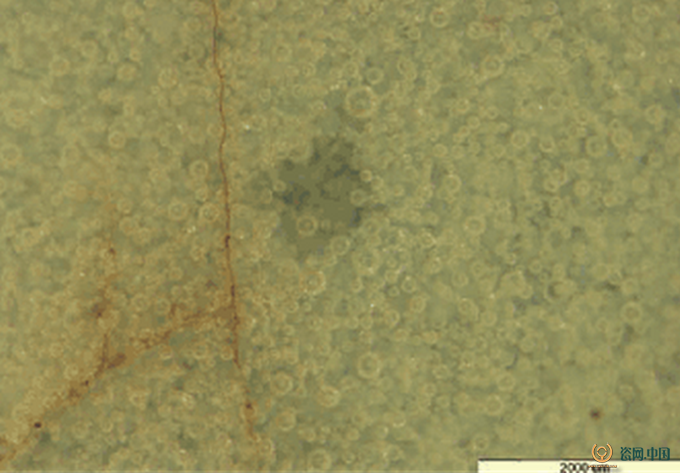

      3.紋片：南宋官窯及明清仿官瓷釉普遍有紋片，紋理的大小及疏密不一。有些樣品紋片粗細較為均一，顏色為黃色；有些樣品有著“金絲鐵線”紋片，即粗的黑色紋片和細的黃色紋片。大多數(shù)樣品都有顏色更淺甚至無色且更細的紋片，這些紋片在顯微鏡下呈極淺的黃色或無色。（圖二十五至圖二十八）為釉紋片的顯微圖片。

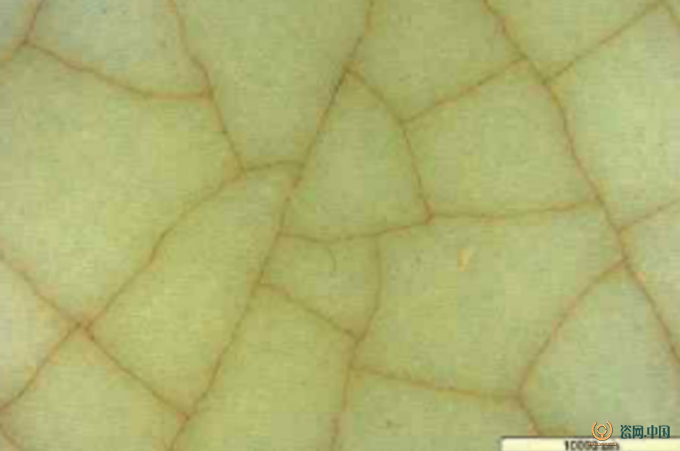

圖二十五、釉紋片（GCQS-1595）

圖二十六、釉紋片（GCQS-1598）

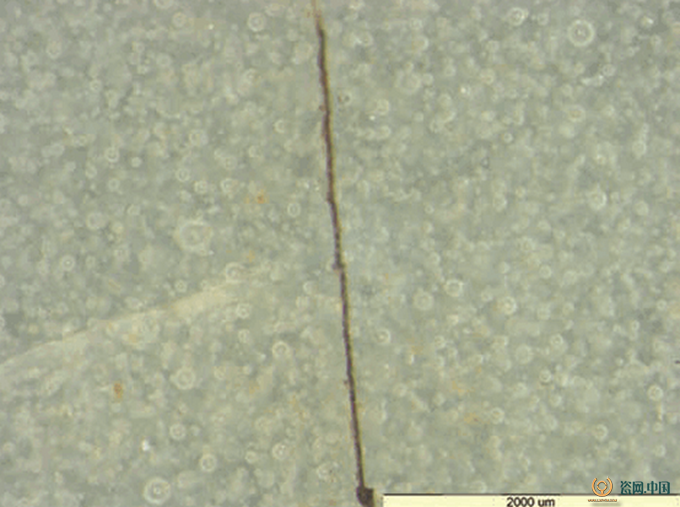

圖二十七、釉深淺紋片對比（GCQS-1584）

圖二十八、釉深淺紋片對比（GCQS-1599）

      還有一種紋片肉眼看不見，只有在顯微鏡下才看見，這種紋片極細且不長，不沿垂直釉面方向裂開，沒有貫穿釉層，這是瓷器出窯后形成的斜開片（2）。（圖二十九）和（圖三十）是斜開片的顯微結(jié)構(gòu)圖片。

圖二十九、釉斜開片（GCQS-1618）

圖三十、釉斜開片（GCQS-1586）

      胎釉中間層特征

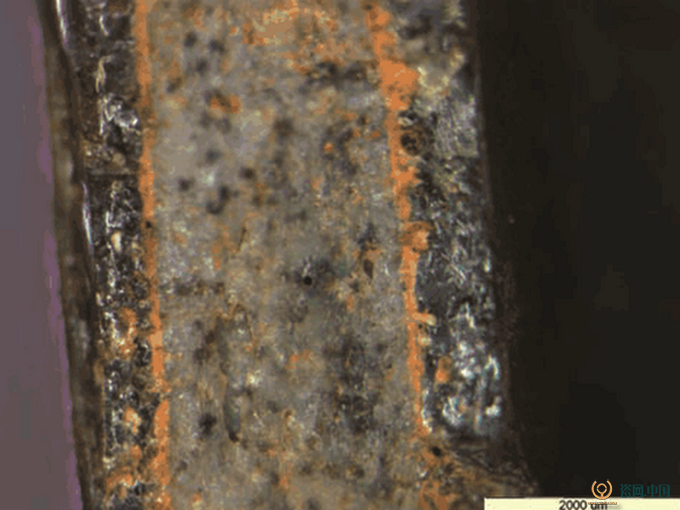

      在對宋代官窯的無損檢測中，有兩個樣品的斷口處發(fā)現(xiàn)白色和黃色的胎釉中間層。（圖三十一）和（圖三十二）是胎釉中間層的顯微結(jié)構(gòu)圖片。

圖三十一、白色胎釉中間層（GCQS-1610）

圖三十二、黃色胎釉中間層（GCQS-1609）

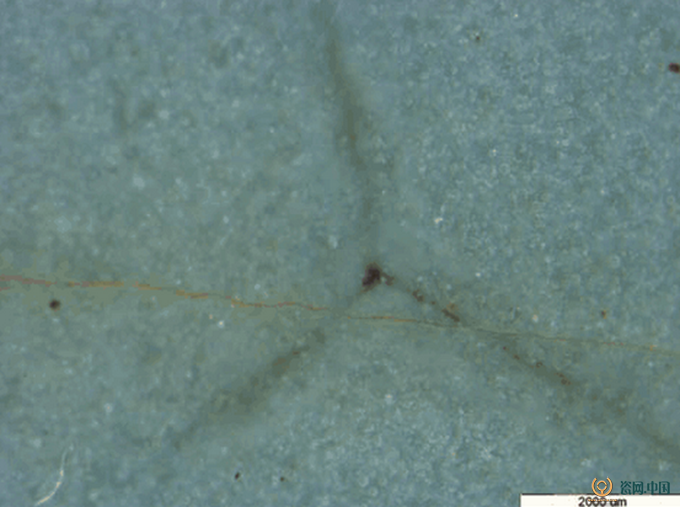

圖三十三、釉下“Y”型斷裂（GCQS-1593）

圖三十四、釉下“Y”型斷裂（GCQS-1614）

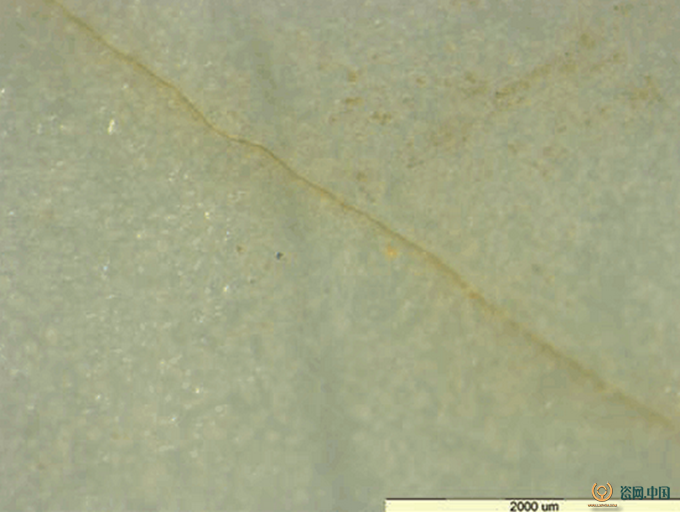

圖三十五、釉下裂（GCQS-1593）

圖三十六、釉下裂（GCQQ-1644）

      其他特征

      在對一些樣品的顯微結(jié)構(gòu)觀察中，發(fā)現(xiàn)釉下有斷裂現(xiàn)象，如（圖三十三）和（圖三十四）的“丫”字型斷裂，也有簡單的裂開，如（圖三十五）和（圖三十六）。

      宋代官窯及明清仿官瓷器顯微特征的不同點

      釉的顯微特征與胎體中的環(huán)狀紋路

      在45件宋代官窯及明清仿官瓷器中，有7件宋代官窯器物釉的顯微結(jié)構(gòu)與其他樣品明顯不同。這7件器物都是六角菱花式碟，底部有三個支釘，尺寸也極為相近。釉上均有黃斑，黃斑的多少和顏色的深淺有一定的差別，黃斑處釉中氣泡模糊不清，釉面似乎被熔蝕，僅無黃斑處能看清釉中的氣泡。（圖三十七至圖四十）為釉的顯微結(jié)構(gòu)圖片。

      7件六角菱花式碟的縮釉露胎處較多，釉的紋片較密集，據(jù)不完全統(tǒng)計，其釉層厚度大約為1.6MM。在靠近碟底部露胎處，3件六角菱花式碟的胎體可見環(huán)狀紋路。如（圖四十一至圖四十四）所示，表明胎體在成型或修坯時可能使用了輪制工具。

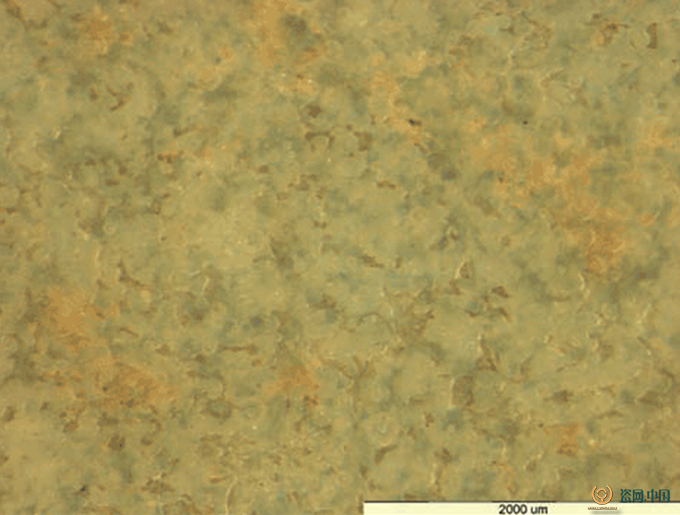

圖三十七、釉的顯微圖片（GCQS-1587）
