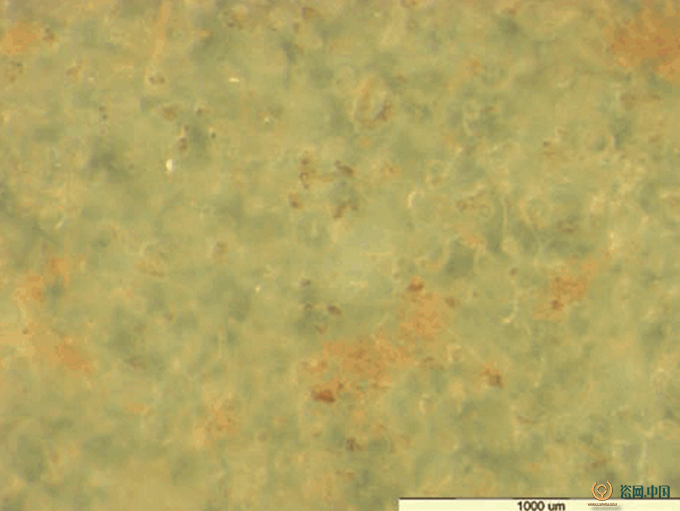

圖三十八、釉的顯微圖片（GCQS-1588）
圖三十九、釉的顯微圖片（GCQS-1590）
圖四十、釉的顯微圖片（GCQS-1591）

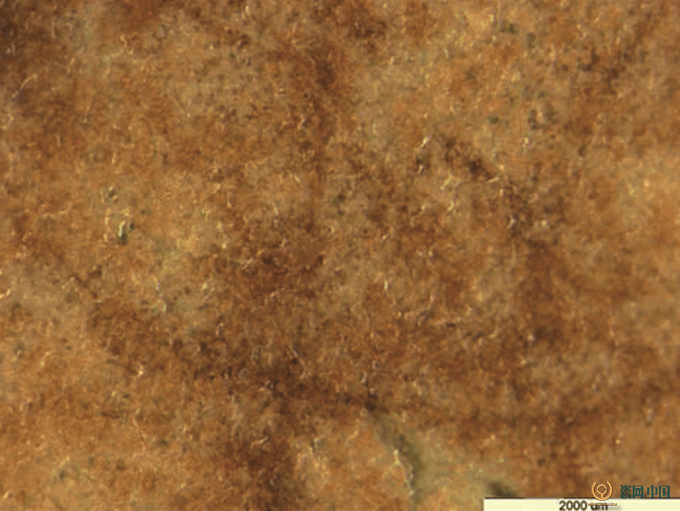

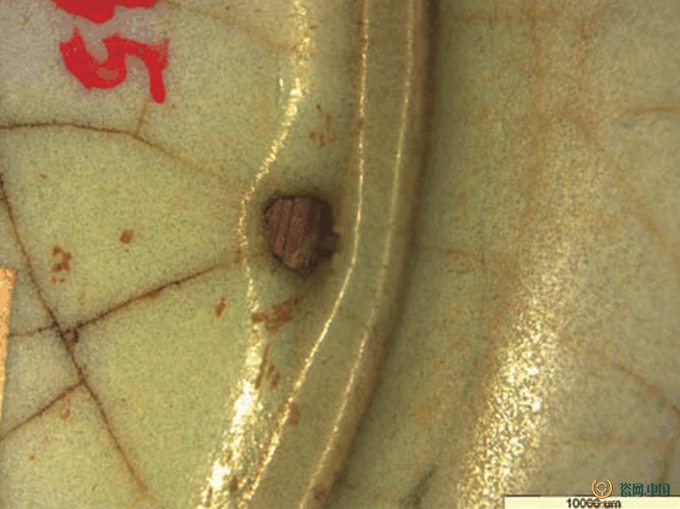

圖四十一/四十二、胎體環(huán)狀紋路（GCQS-1589）
圖四十三、胎體環(huán)狀紋路（GCQS-1592）
圖四十四、胎體環(huán)狀紋路（GCQS-1587）
紋片
釉色不均勻
對比宋代官窯瓷器與明清仿官瓷器釉的紋片，發(fā)現(xiàn)宋代官窯瓷器釉的紋片普遍短而密，而明清仿官瓷器釉的紋片稀而長，見（圖四十五）和（圖四十六）。除此以外，明清仿官瓷器較宋代官窯瓷器釉的紋片直，彎曲度小。見（圖四十七）和（圖四十八）。
圖四十五、短而密的紋片（GCQS-1599）

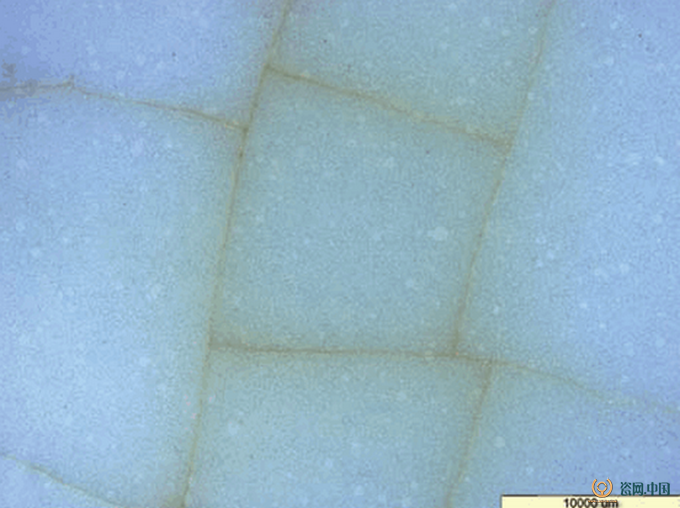

圖四十六、長而疏的紋片（GCQQ-1646）
圖四十七、較彎曲的紋片（GCQS-1605）
圖四十八、較直的紋片（GCQQ-1643）
圖四十九、局部釉色不均勻（GCQM-1635）
圖五十、局部釉色不均勻（GCQS-1646）
局部釉色不均勻：明清的兩件仿官瓷器中出現(xiàn)釉的局部區(qū)域顏色不均勻的現(xiàn)象，即部分區(qū)域釉色偏白，從（圖四十九）和（圖五十）中可以觀察到這一現(xiàn)象，而宋代官窯樣品則基本無此現(xiàn)象。
結(jié)果與討論
45件宋代官窯瓷器及明清仿官瓷器元素分析結(jié)果顯示，宋代官窯瓷器中有4個樣品（GCQS-1584、GCQS-1586、GCQS-1602、GCQS-1612）釉的主次量元素、微量元素與宋代官窯其他樣品不同，而與明清仿官瓷器釉的元素組成相似；而明清仿官瓷器中有1個樣品（GCQM-1631）釉的主次元素和微量元素分析與宋代官窯瓷器相近。
在統(tǒng)計時，我們將這些樣品按照元素分析結(jié)果分配到相應(yīng)的類別中進行數(shù)據(jù)處理。宋代7件六角菱花式碟的元素分析結(jié)果與其他宋代樣品相差較大，未列入數(shù)據(jù)統(tǒng)計分析中。
坯釉原料及工藝決定器物的顯微特征
宋代官窯及明清仿官瓷器釉的元素分析結(jié)果顯示，釉含有7.55%的CaO和4.33%的K2O（所有樣品的平均值），屬于鈣釉或鈣堿釉，燒成溫度大約為1200度（3）（4），在高溫下，胎釉之間易發(fā)生物理和化學反應(yīng)，形成胎釉中間層。
宋代官窯及明清仿官瓷器顯微特征的相似點
宋代官窯瓷器造型古樸，釉質(zhì)細潤如玉，風格自然質(zhì)樸。明清的仿官瓷器，部分注重仿其釉色，不注重仿其器形，即神似形不似；部分仿品不僅在釉色上仿得逼真，造型上也注重模仿，神似形也似。無論哪種仿品，宋代官窯玉質(zhì)感的釉是仿制者追求的目標。
研究表明，宋代官窯釉具有強玉質(zhì)感的藝術(shù)效果是因為釉中含有大量鈣長石晶體和氣泡，形成足量的散射源，使得釉產(chǎn)生乳濁效果（7）（8）（9）。（表二）為38件宋代官窯及明清仿官瓷器釉中氣泡的統(tǒng)計結(jié)果。從（表二）中可以看出，宋代官窯及明清仿官青瓷釉氣泡的直徑在十幾微米到三百微米之間，主要分布在30~180微米之間，每平方厘米面積的釉中有70~800多個氣泡。正是這些大小不一、錯落有致的氣泡，對宋代官窯及明清仿官瓷器釉出現(xiàn)玉質(zhì)感的效果起了部分作用。

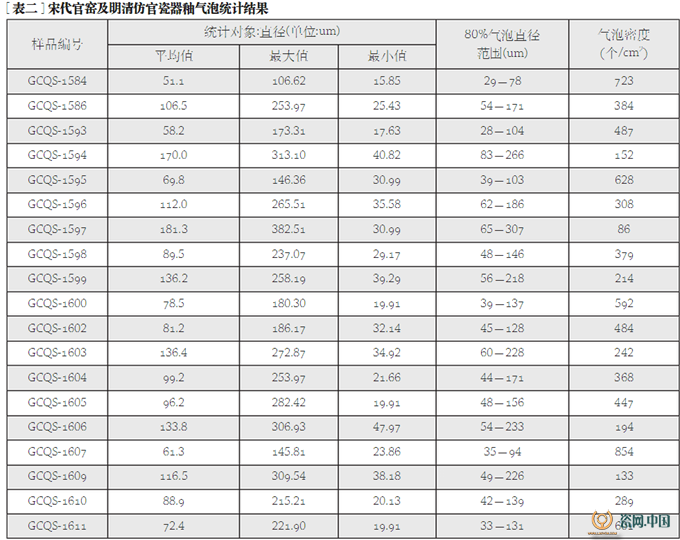

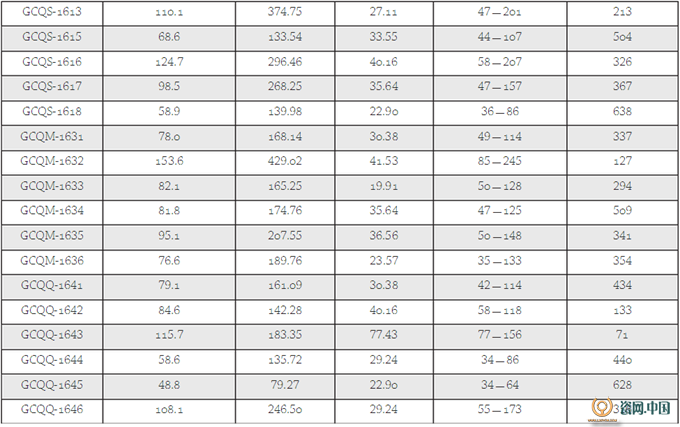

宋代官窯及明清仿官瓷器釉氣泡統(tǒng)計結(jié)果
注：由于7件六角菱花式碟氣泡不明顯故沒對其氣泡進行統(tǒng)計
受燒制技術(shù)、坯釉配方等因素的影響，古陶瓷釉中的氣泡具有一定的規(guī)律性和穩(wěn)定性，能保存燒造時的原始信息（10）。從（表二）中的數(shù)據(jù)看，大體上瓷釉中的氣泡平均直徑值越大，氣泡密度越小；反之，釉中氣泡平均直徑值越小，氣泡密度越大。從釉中氣泡大小及氣泡密度看，宋代官窯和明清仿官瓷器沒有明顯的差別。
（表三）列出了宋代官窯及明清仿官瓷釉元素組成的變化范圍，從表中我們可以看出從宋代到明清，釉中Na2O、Al2O3及SiO2的含量有上升趨勢，MgO、K2O及CaO的含量有下降趨勢，釉中元素的改變可能與景德鎮(zhèn)使用不同的釉料有關(guān)。從宋代到明清，從官窯到仿官制品，釉的原料發(fā)生了變化，但外觀及氣泡的顯微特征卻沒有明顯差別。
激光拉曼的分析結(jié)果表明，明清仿官瓷器的燒成溫度高于宋代官窯瓷器的燒成溫度，這說明明清仿官瓷器的燒制者已經(jīng)充分掌握了氣泡對釉之玉質(zhì)感的作用，能在釉料改變的情況下，通過調(diào)整燒制工藝來實現(xiàn)相同的釉的質(zhì)感。

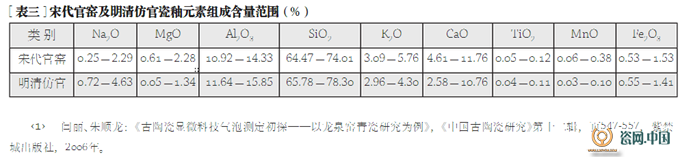

（表三）宋代官窯及明清仿官瓷釉元素組成含量范圍（%）
宋代官窯及明清仿官瓷器顯微特征的不同點
受胎釉熱膨脹系數(shù)不匹配的影響，宋代官窯及明清仿官瓷器釉都有紋片，（表四）為宋代官窯與明清仿官瓷釉紋片的統(tǒng)計結(jié)果。從表中可以看出，平均紋片條數(shù)值越小，紋片平均長度越長；而平均紋片條數(shù)值越大，則平均紋片長度越短。明清仿官瓷器釉紋片與宋代官窯瓷器釉紋片相比，紋片平均條數(shù)較少，平均長度較長。

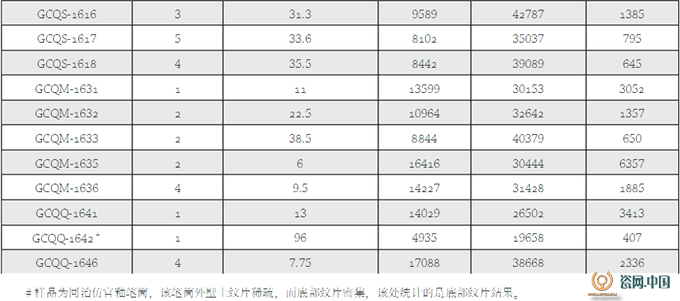

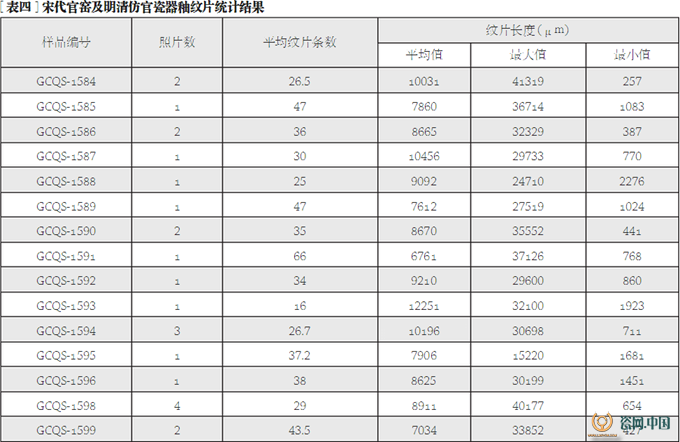

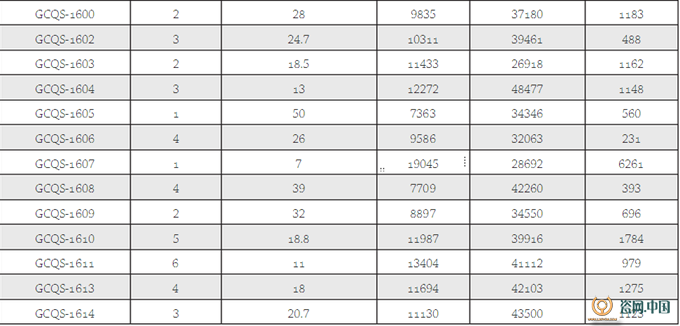

宋代官窯及明清仿官瓷器釉紋片統(tǒng)計結(jié)果

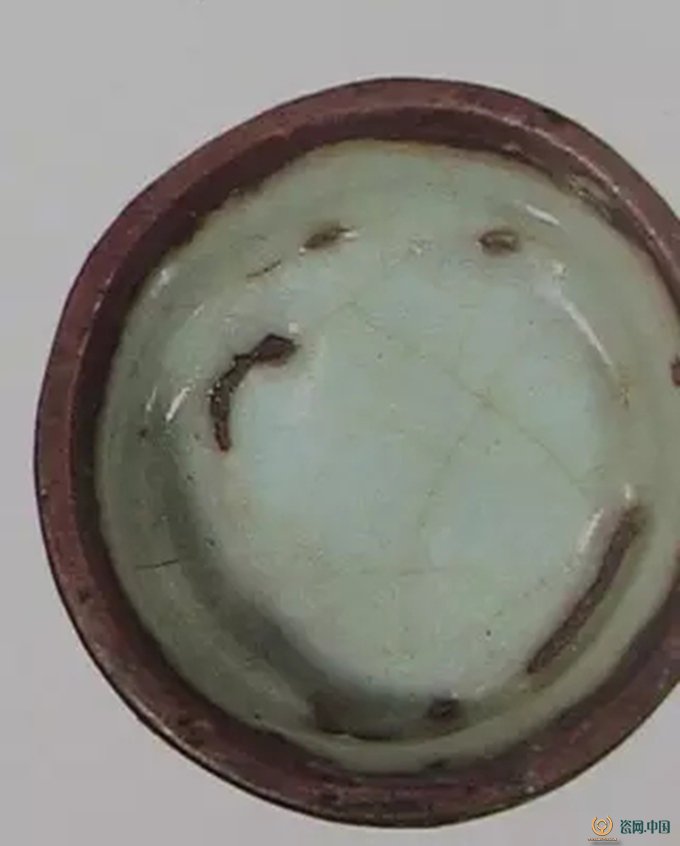

研究表明，胎釉熱膨脹系數(shù)差值較大時，釉面以小紋片為主，反之則以大紋片為主（11）。對比宋代官窯以及明清仿官瓷器釉的化學組成，盡管釉中Na2O、K2O、CaO等元素的含量不同，但釉的熱膨脹系數(shù)數(shù)值卻相近（12）。對于胎體，我們僅能對圈足部分進行測試，而一些明清仿官器物在口沿或足底露胎處涂抹醬褐色釉汁，以模仿宋官窯瓷器“紫口鐵足”特征（13），致使我們所測得的圈足的元素組成并不能代表胎體的元素組成，故無法得到胎體的相關(guān)信息，無法對胎體熱膨脹系數(shù)做一個初步的推斷
宋代官窯瓷器燒成溫度較明清仿官瓷器低，釉中有未熔釉料、大量氣泡和新生成的晶體，這些因素對紋片的走向有一定的阻礙作用，故宋代官窯瓷的紋片較為彎曲，而明清仿官瓷器，燒成溫度較高，釉中的晶相相對較小，對紋片的走向阻礙較小，故明清仿官瓷的紋片較直。
結(jié)論
1.宋代官窯及明清仿官瓷器的顯微特征大體較為相似，釉面均有斑點、棕眼、破氣孔、縮釉等現(xiàn)象；釉中有大量氣泡，釉有深淺粗細不一的紋片；胎釉易形成中間層。這些顯微特征是由其坯釉原料和燒制工藝所決定的。
2.宋代官窯釉的玉質(zhì)感是明清仿制者追求的目標，釉中氣泡對官窯瓷釉的玉質(zhì)感效果起了部分作用。盡管明清仿官瓷器釉的元素組成與宋代官窯瓷器不同，燒成溫度也有一定的提高，但釉玉質(zhì)感的效果以及氣泡的大小密度差別不大，這說明明清仿官瓷器的燒制者已經(jīng)充分掌握了氣泡對釉質(zhì)感的作用，能在釉料改變的情況下，通過調(diào)整燒制工藝來實現(xiàn)相同的釉的質(zhì)感。
3.受多種因素影響，宋代官窯瓷器釉紋片普遍短而密，而明清仿官瓷器釉紋片普遍稀而長。由于明清仿官瓷器燒成溫度高，釉中晶相相對較少，故紋片較宋代官窯瓷器紋片直，彎曲度小。
4.院藏宋代官窯瓷器中，有7件六角菱花式碟的顯微結(jié)構(gòu)與其他官窯瓷器不一樣，釉在顯微鏡下看起來似被熔蝕，釉中氣泡信息不明顯，能觀察到胎體中環(huán)狀痕跡，可能因成型或修坯時使用過輪制工具所致。
