北宋絞胎銀釦碗、當陽峪窯絞胎勸盞
淄博窯黃釉乳釘紋絞胎缽上，外貼一圈褐色乳釘紋。在臺北故宮博物院以及韓國新安號沉船素胎柳斗紋罐上，頸部也有貼塑一圈乳釘紋。這種裝飾方法，在同時期（宋、金、元）其他窯口的敞口罐、香爐、缽上亦有同樣裝飾出現。反映了瓷器生產南北各個窯口的技藝交流和互相效仿。

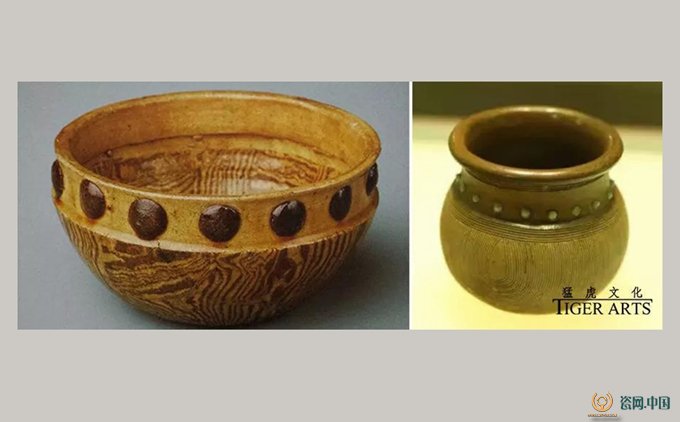

淄博窯黃釉乳釘紋絞胎缽、韓國新安號沉船素胎柳斗紋罐
釉色
目前已發現中古絞胎器物釉色，有黃透明釉、綠透明釉、三彩透明釉、無色透明釉等，在鞏縣、當陽峪、淄博、渾源四窯標本中均有發現，與絞胎紋理相互映襯，共同作用出絞胎器物之美。這幾種釉色按照古人“君主臣佐”比例和先后順序配制為合適的釉藥，即呈色劑、助熔劑、光亮劑等比例成分。由于燒制溫度和施釉方式不同，影響燒成器物的釉層厚薄、釉質光感等呈現效果也不同，如一部分低溫器物中，有玻質感強的，也有木光感強的。同時在中外館藏絞胎器物中，亦有一部分素胎無釉器物，因資料有限，暫不做探討。
1、黃透明釉
（1）低溫鉛黃釉
低溫黃釉絞胎器的標本和殘件，在鞏縣窯群的黃冶、白河、芝田等處均有發現。燒造年份從唐、五代延伸至北宋。低溫黃釉以礦物質氧化鐵為呈色劑，以礦物質氧化鉛為助熔劑，并加有長石等成分為光亮劑。約在700--800度開始熔融，在氧化氛圍中燒成，氧化鐵使得釉呈黃色、褐色和棕紅色。燒成后釉面有細紋開片，紋片緊密，釉層中沒有氣泡，釉汁勻凈、滋潤，流動性強。因溫度低，有部分器物胎釉結合不致密，會有釉面脫落現象。積釉處顏色較深。如圖為河南博物院藏鞏縣白河窯、黃冶窯發掘標本。
低溫鉛黃釉絞胎器在山西渾源窯的古磁窯、界莊處亦有發現，年份約為唐代晚期。由窯址發掘報告得知，絞胎標本與三彩標本混雜在同一地層且釉面質感相同，由此推斷，渾源窯絞胎所施黃釉與同窯址三彩釉一致，均為低溫鉛釉。釉色正黃，或者黃中泛青，釉質清亮明快。胎體罩黃釉后顯示為黃褐兩種色彩，如虎皮紋理。

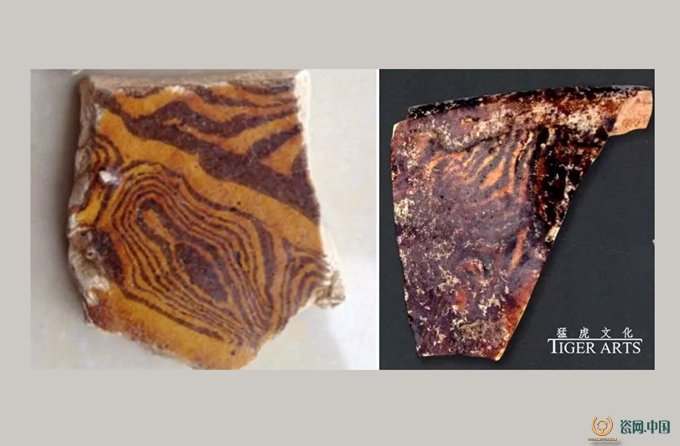

河南博物院藏鞏縣白河窯標本、黃冶窯發掘標本
渾源窯標本
（2）低溫黃透明釉
河南考古研究院在2003年當陽峪窯窯址發掘中獲取一些黃釉絞胎標本，但沒有就其成分做具體分析，結合民間藏品標本，筆者根據釉面各種特征以及對比，暫定為低溫黃釉，如有更多資料佐證，再行更正。
山東淄博窯的大街、磁村處黃透明釉絞胎器物。年份約為北宋晚期-----金代。從淄博市文物工作隊窯址發掘標本、上海博物館館藏器物觀察分析，淄博窯絞胎器的黃釉顏色因溫度不同而有淺黃色，正黃色、褐紅色。釉面瑩亮，積釉處厚亮可見氣泡，釉層厚，胎釉結合緊密，沒有剝釉現象。雖目前沒有具體釉質成分報告可供佐證，但以出土標本、器物分析，以及同地層其它施黃透明釉器物觀察，其釉質清透，目視有粘稠玻質感，似加有石英、長石等玻質光亮成分。筆者暫定為800度以上燒制。同時，淄博窯黃透明釉中亦有一部分發青色，筆者認為其與黃透明釉同類，為窯內不同氧化還原氛圍所致，而非另外一種釉色。

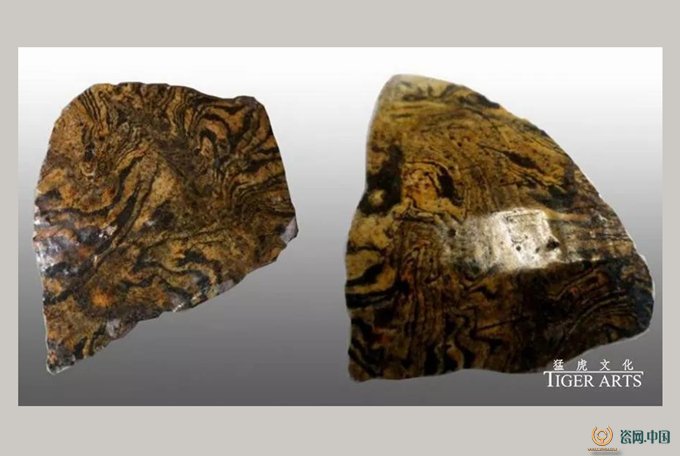

當陽峪窯黃釉標本

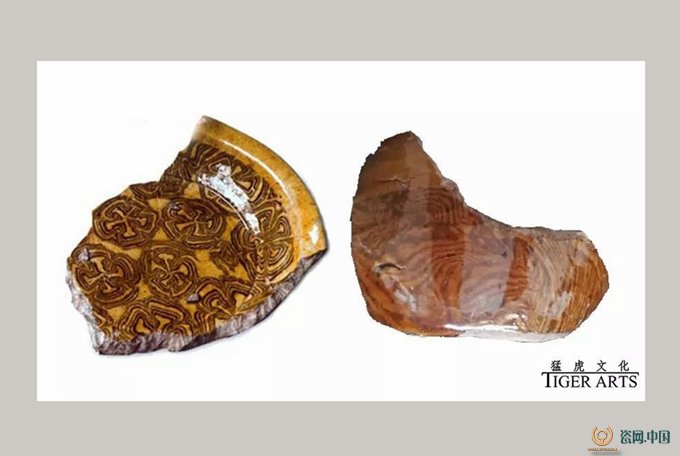

淄博窯標本
淄博窯標本
2、綠透明釉
綠透明釉絞胎器的標本和殘件，目前在鞏縣窯以及當陽峪窯群礦山窯均有發現。鞏縣窯年份從唐五代延伸至北宋，當陽峪窯為北宋--金代。這兩處窯址標本以及實物分析，綠透明釉為低溫鉛釉。以礦物質氧化銅為呈色劑，以礦物質氧化鉛為助熔劑。約在700--800度開始熔融，在氧化氛圍中燒成，銅使得釉呈翠綠色。燒成后釉面有細紋開片，釉層中沒有氣泡，積釉處為墨綠色。胎釉結合不致密，局部有脫釉現象。如圖鞏縣窯綠釉絞胎枕正面以及背面標本（民間藏品），劍橋博物館當陽峪窯綠釉絞胎盞以及河南考古研究院藏當陽峪窯群礦山窯綠釉絞胎缽。

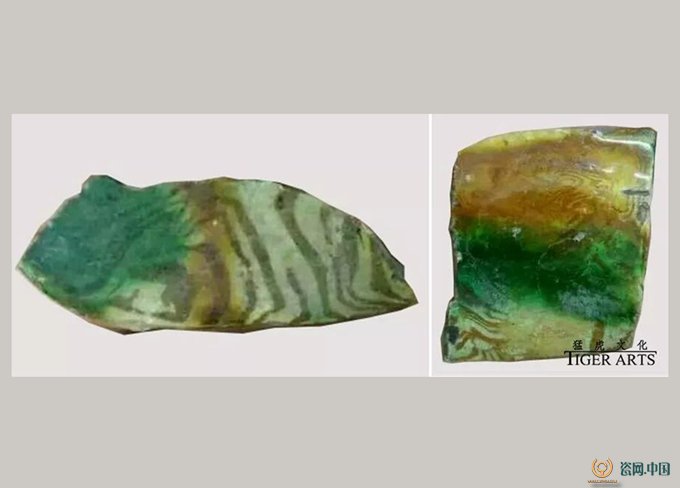

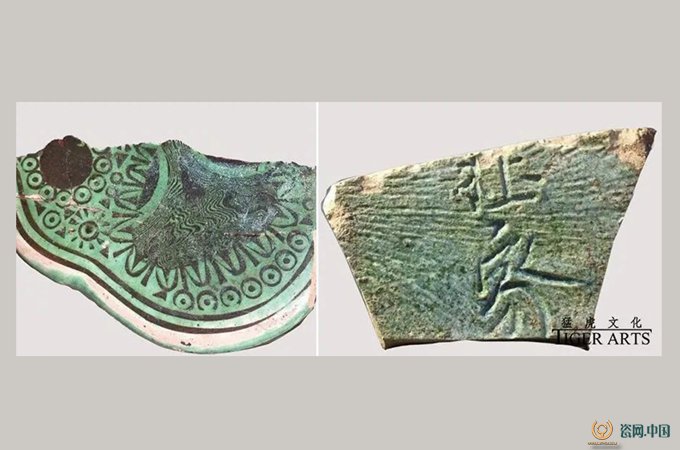

鞏縣窯標本

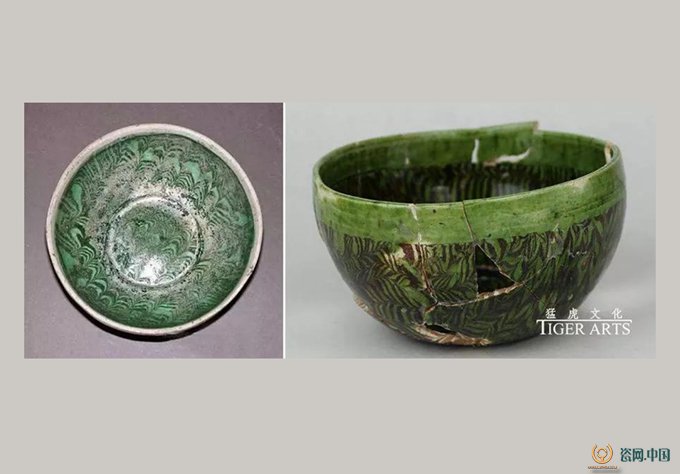

劍橋博物館當陽峪窯綠釉絞胎盞、河南考古研究院藏礦山窯綠釉絞胎缽
3、三彩透明釉
三彩透明釉絞胎器見于唐代鞏縣窯和渾源窯，受到同窯口三彩器物的影響。黃、綠、三彩釉色間雜描繪于素胎之上。釉以氧化鉛為基本助熔劑，并加有長石成分為光亮劑。約在700--800度開始熔融，在氧化氛圍中燒成，其中銅使釉呈現翠綠色，鐵使得釉呈黃褐色和棕紅色。燒成后釉面有細紋開片，釉層中沒有氣泡，有積釉現象。釉色流動交融。施釉方法有澆、點、填、鉸接、彩繪。各種色釉互相浸潤，形成厚薄不一、流暢灑脫的藝術效果。如圖為河南考古研究院鞏縣白河窯址出土標本和渾源窯標本（民間藏品）。

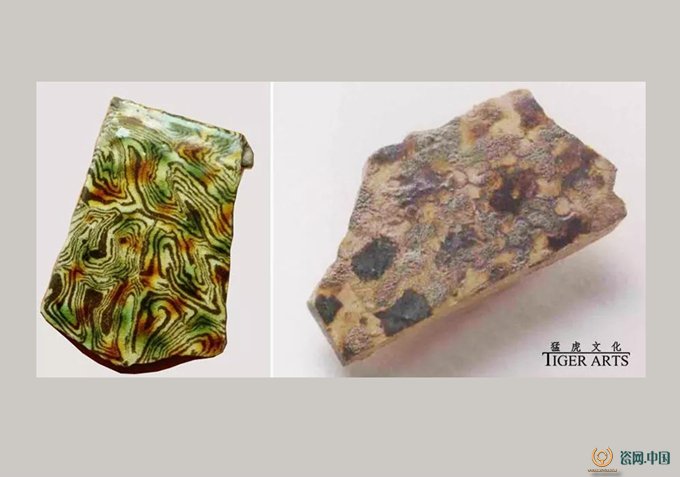

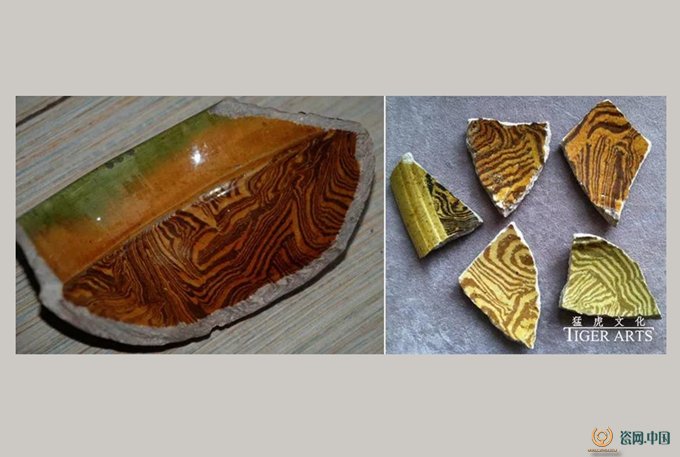

鞏縣白河窯址出土標本
渾源窯標本
4、透明釉
透明釉絞胎器物在鞏縣窯窯址中有發現，鞏縣唐代墓葬中亦有實物出土，如1988年鞏義唐墓出土絞胎盤，盤敞口、淺弧腹、平底。為內外全絞胎，器表罩透明釉。但因資料有限，不能就其做具體分析，待有更多資料佐證，再行分析確認。

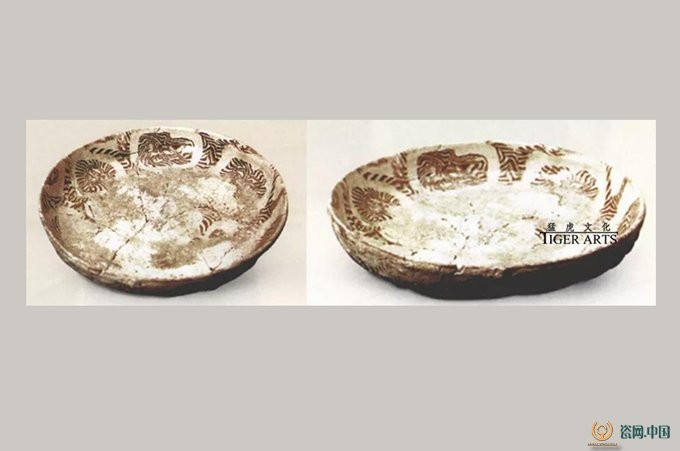

鞏義唐墓出土絞胎盤
透明釉絞胎器物在當陽峪窯、淄博窯多見，燒制年份約為北宋---金。其次在山西榆次窯（孟家井窯）有見，燒制年份約為金---元。成份為傳統的石灰釉（用石灰石、草木灰燒煉成“釉灰”與瓷土配成釉），燒制效果為透亮無色，釉層中含有氣泡，積釉處有白中泛微青、黃色，胎釉結合致密。燒制溫度在1100度以上。燒成效果因各地窯口釉質配方、成分不同會有區別。如焦作博物觀藏當陽峪絞胎罐、河南考古研究院藏絞胎缽標本，以及淄博窯透明釉標本（民間藏品），和榆次窯透明釉標本（民間藏品）。

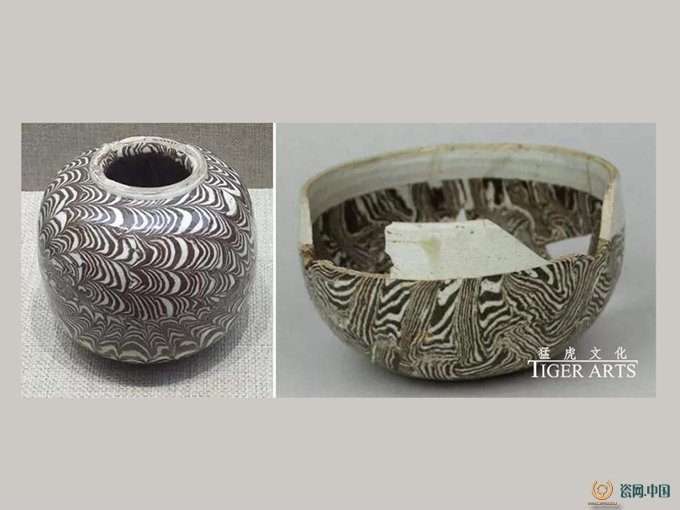

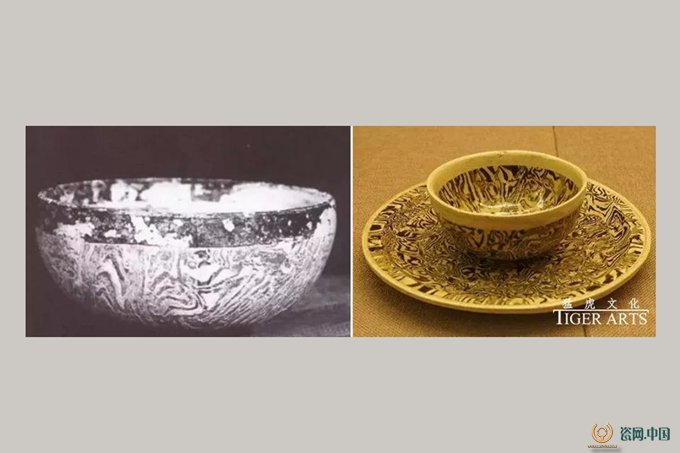

焦作博物館藏當陽峪窯絞胎罐、河南考古研究院藏當陽峪窯絞胎缽

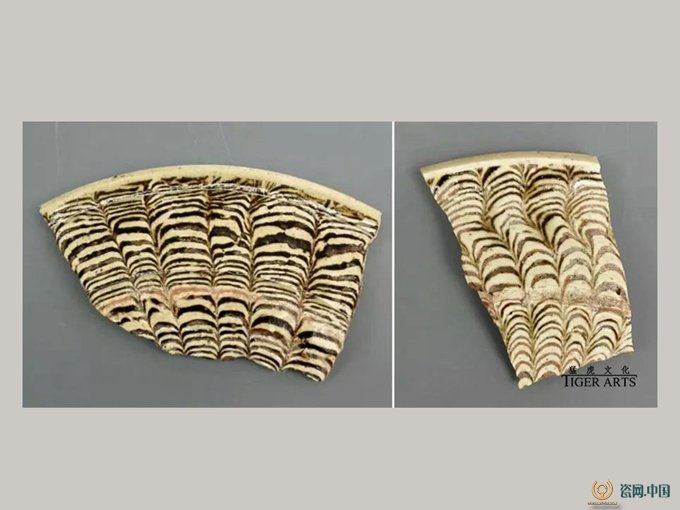

淄博窯標本
榆次窯標本
胎土
絞胎器物的瓷土根據窯口不同，而各有特色。經過多方對比與觀察，筆者認為中古絞胎器物的深淺兩色瓷土，淺色瓷土為精選當地窯口細白胎瓷土，深色瓷土為在淘洗過程中篩選出的顏色不同，但密度與淺色瓷土相近或相同、含鐵量高的瓷土。這兩種瓷土在入窯燒制時膨脹系數和冷卻收縮系數相近，而保證成品率。由于深色瓷土礦物質氧化鐵含量高，部分絞胎器物燒制后，會因為其中局部氧化鐵結晶析出，而產生顏色變化，即一件絞胎器物上，同時出現白、黑（灰）、棕（暗紅）三種顏色，究其本質，這類絞胎器物還是兩種顏色的瓷土在不同溫度下的反映。如圖為當陽峪窯標本（民間藏品）。

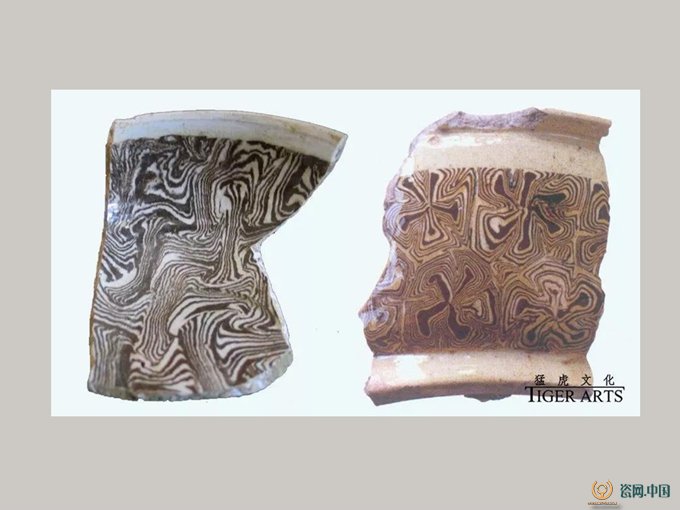

當陽峪窯標本
1、鞏縣窯
主要以鞏縣周邊煤礦開采伴生之沉積高嶺土加以河岸旁的粘土合成坯料。瓷土制作過程為：將粘土和高嶺土粉碎后放在淘洗池內，注水攪拌。瓷土粉與水混合后的泥漿流入到另一個池內沉淀。待水分滲漏蒸發后為泥料。經過錘煉備為胎泥。如圖為黃冶窯遺址淘洗、沉淀、陳腐池。鞏縣窯細白胎瓷土中氧化鋁含量比例高，多呈白中發粉、黃，粉質感強，質地細膩。瓷土由于燒成溫度的差異，斷面紋理呈現赭石、灰、黑灰等色。如圖河南考古研究院藏素燒絞胎標本。

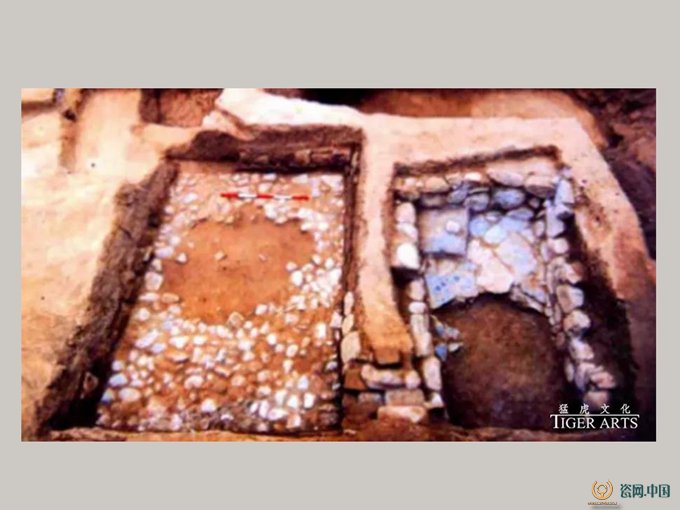

黃冶窯發掘的淘洗、沉淀、陳腐池

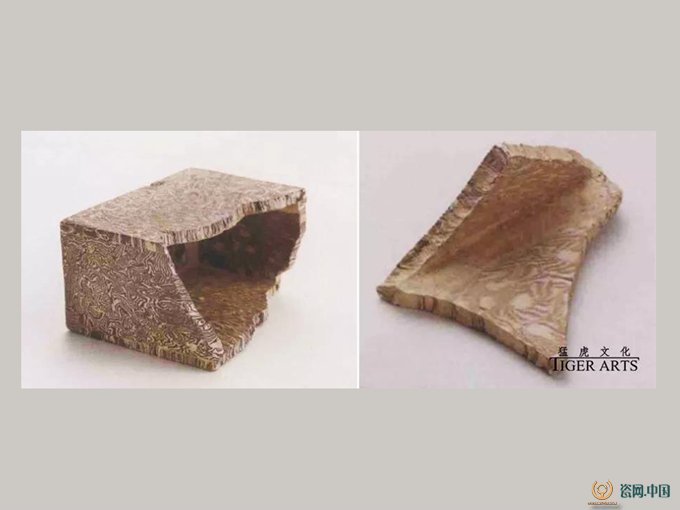

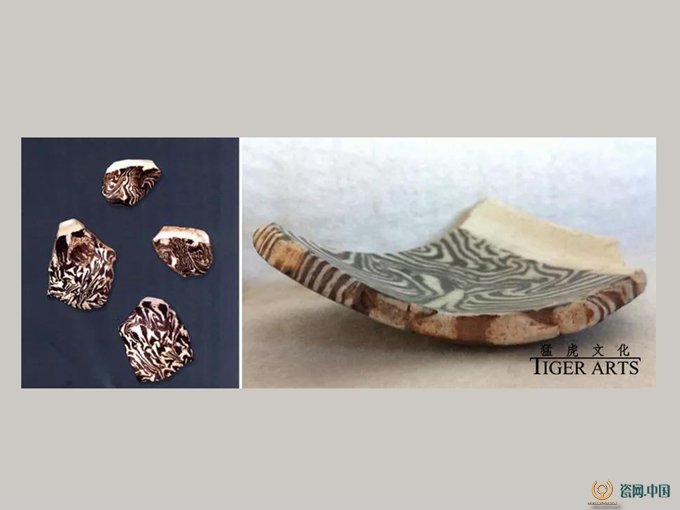

河南考古研究院藏素燒絞胎標本（白河窯出土）
2、渾源窯
根據窯址發掘報告中記載以及標本分析。渾源窯絞胎胎土為白色、淺磚紅色（橘紅色）兩種，質感細密結實，其中在窯址標本發現有殘枕標本，枕面為橘紅色、白色相絞的木理紋貼面，枕面以外器身為灰黃胎，筆者推測因為絞胎胎泥制作工藝復雜，僅在枕面部位使用，以降低生產成本。如圖為山西考古研究所對山西渾源縣界莊唐代瓷窯發掘時候采獲絞胎瓷碗和殘枕標本。

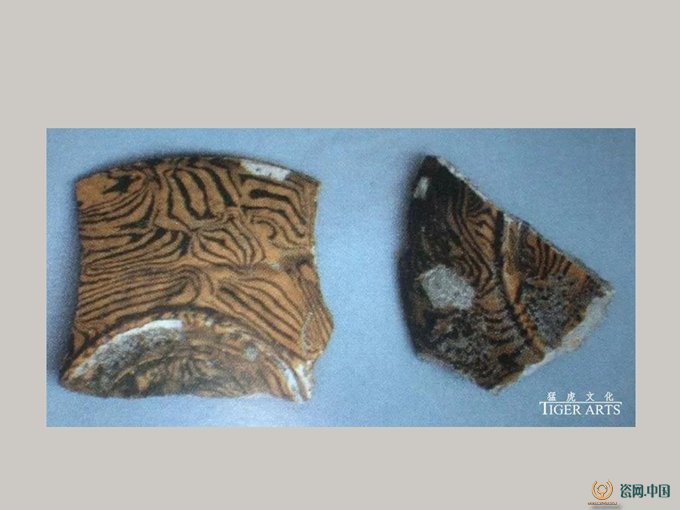

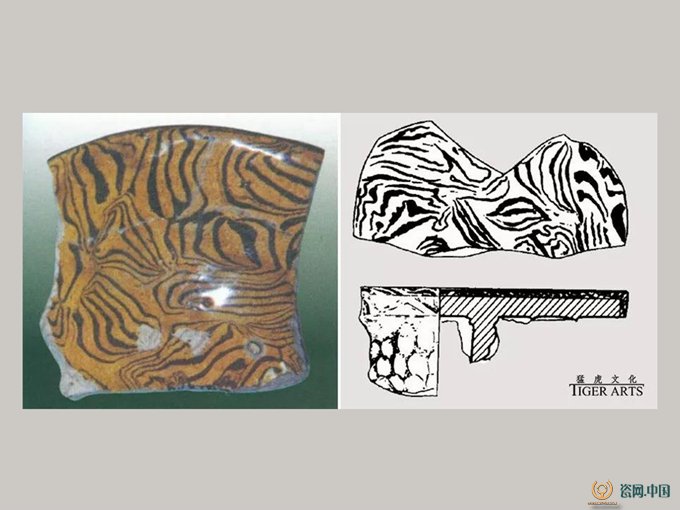

渾源窯標本
3、當陽峪窯
當陽峪窯瓷土，主要為煤層系伴生的沉積高嶺土（當地稱為矸子土，根據顏色不同命名為白矸、紅矸、黃矸），經淘洗、沉淀、陳腐后挑選其中細膩瓷土，作為絞胎器胎泥。經過高溫燒制后，胎土顏色為白、黑、赭等色。其中多數器物能達到“白如脂、黑如漆”的對比效果。從窯址發掘標本觀察，因為燒結溫度高，絞胎器物的內外以及斷層三面顏色相同，故當陽峪絞胎瓷器，亦名為“透花瓷”。部分高溫器物因深淺兩色胎土收縮比不同，會有微弱凸凹感。左圖為河南考古研究院當陽峪窯（礦山窯）挖掘標本，右圖為民間標本。

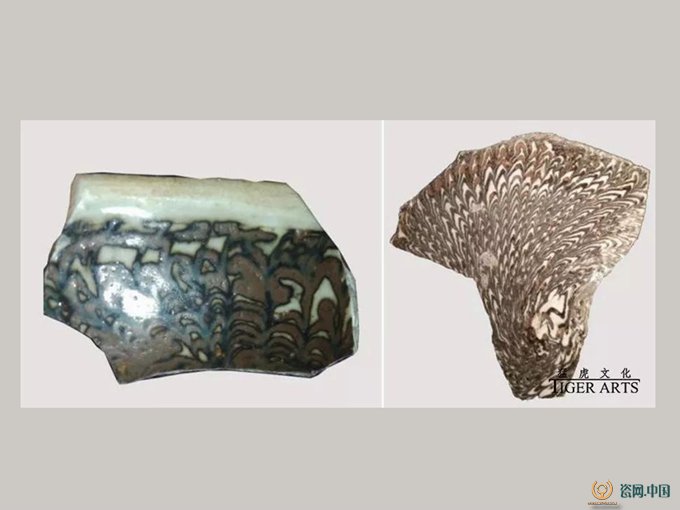

當陽峪窯標本
