【4號、10號窯爐】

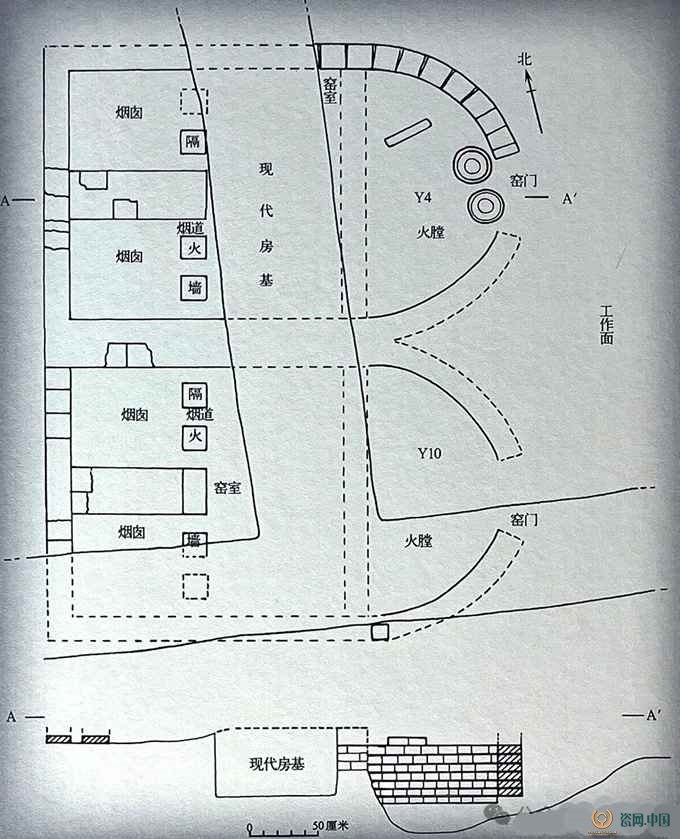

Y4與Y10平、剖面圖

4號、10號窯爐是馬蹄形窯爐中唯一的一組并列連體窯，位于發掘區的中西部。4號窯爐位于10號窯爐的右側，坐西向東。窯體東西長3.48米，南北寬2.26米，由工作面、窯門、火膛、窯室、隔火墻和煙囪六部分組成。火膛內下層為堆積松散的灰白色草木灰，表明當時用柴或炭作燃料。

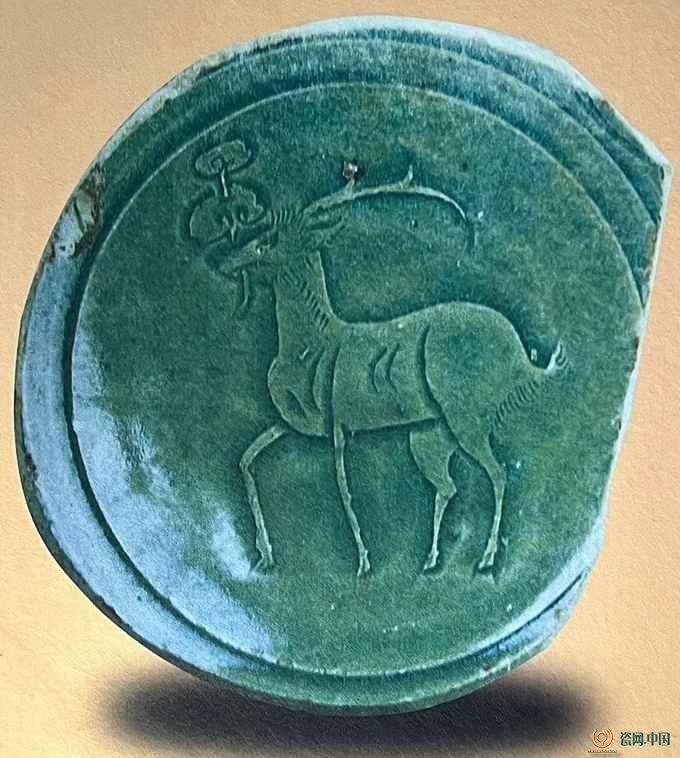

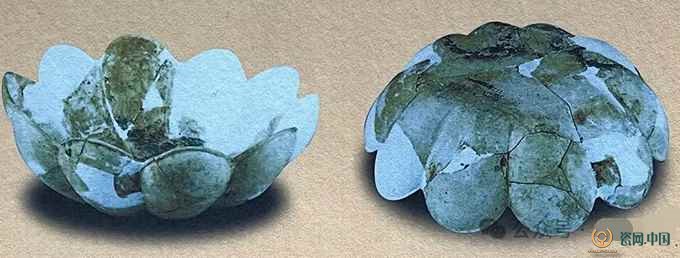

汝窯創燒期鏤孔鹿紋盆

汝窯創燒期鏤孔鹿紋盆

【3號窯爐】

3號窯爐位于發掘區的中西部，坐西向東。殘長3.48米，殘寬2.04米-2.29米。后煙囪部分被12號、13號橢圓形窯爐打破并疊壓。由工作面、窯門、火膛、窯室、隔火墻、煙囪和護墻七部分組成。火膛內堆積以紅燒土、耐火磚、匣缽和柱狀支燒為主。重要的是，在接近火膛底面南側出土1件淡天青釉圈足洗，其造型、釉色和燒造工藝已完全脫離民窯青瓷風格。

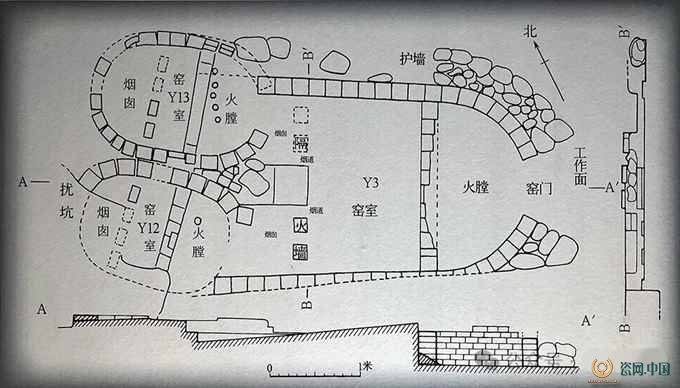

3號窯爐與12、13號窯爐關系平、剖面圖

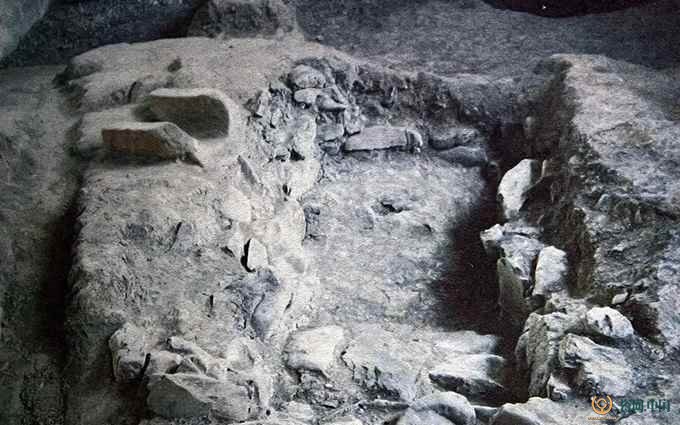

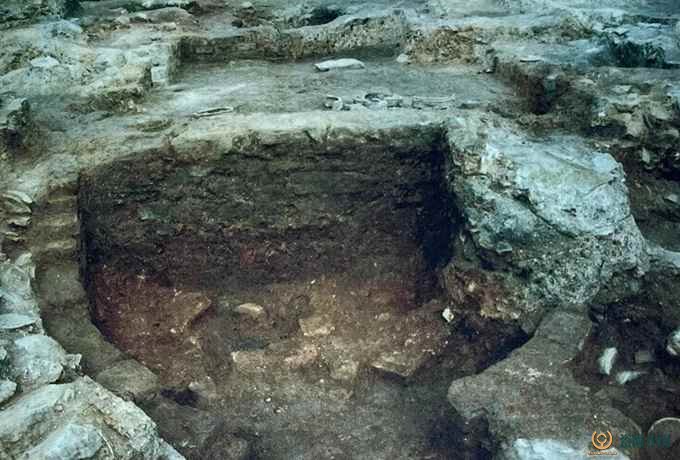

 3號窯爐窯門、火膛與窯室

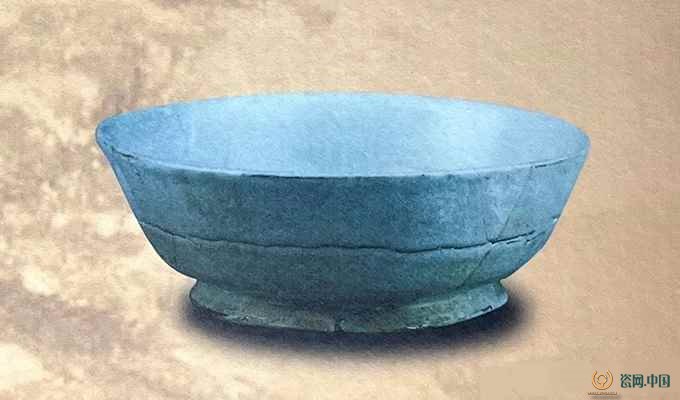

 3號窯爐出土淡天青釉圈足洗

【橢圓形窯爐與同期主要遺跡分布圖】

橢圓形窯爐位于發掘區北部F1的兩側，南北向排列，皆呈并列連體布局。編號分別是Y1、Y6、Y7、Y9、Y12、Y13、Y15、Y16、Y17、Y18、Y19和Y20。除Y1、Y6和Y19、Y20坐北向南外，其余8座皆坐西向東。

【1號、6號窯爐】

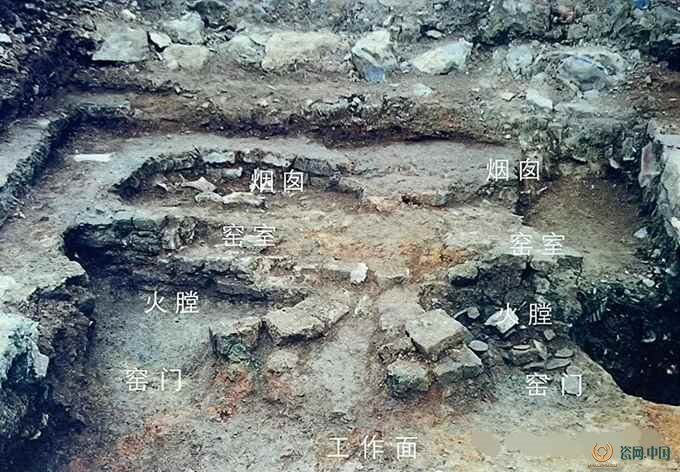

汝窯成熟期1號和6號窯爐

1號和6號窯爐位于發掘區的西北部，坐北向南，由工作面、窯門、火膛、窯室、隔火墻、煙囪六部分組成。火膛內出土遺物有匣缽、墊餅、火照和天青釉汝瓷殘片等。

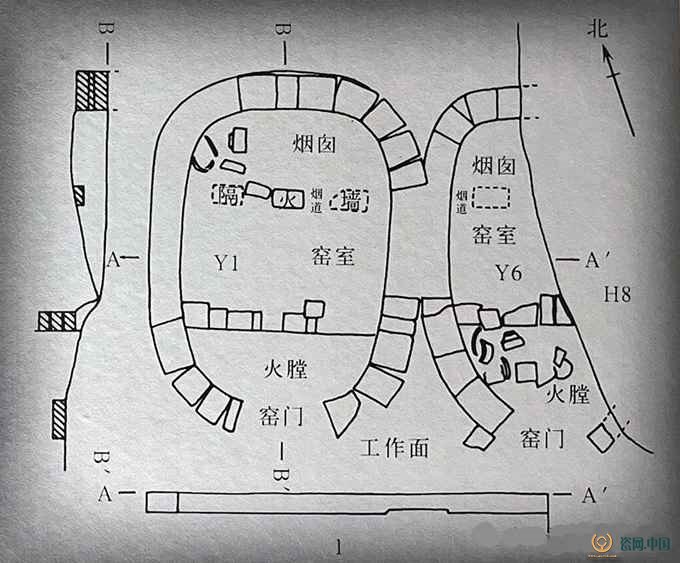

1、6號窯爐平剖面圖

【作坊】

【1號作坊】作坊遺跡3座，編號分別為1號、2號和3號。其中的1號和2號作坊保存較好。

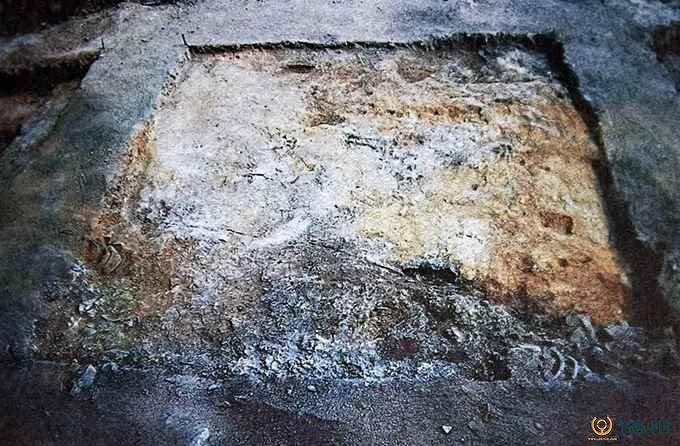

 1號作坊北墻內側釉料堆積層

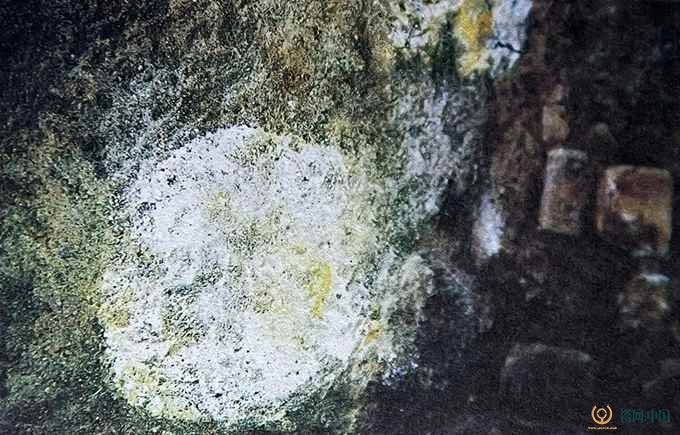

 1號作坊內的1號釉料坑及釉料

1號作坊位于發掘區的中北部，僅存北墻局部，墻體內側遺有較大面積釉料堆積層，在釉料堆積層下有5個大小不一的釉料坑，結合出土的兩件較完整素燒器，表明該作坊為施釉作坊。更重要的是，該作坊釉料堆積層內出土的一枚宋徽宗“政和通寶”錢幣，證明汝窯的停燒時間不早于宋徽宗政和年間（1111-1118年）。

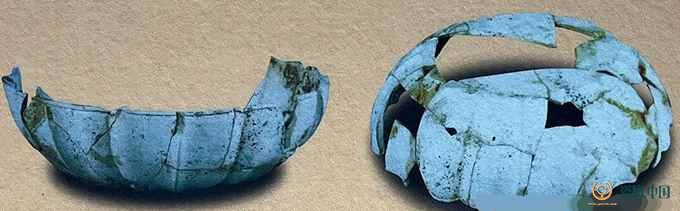

 1號作坊釉料層內出土素燒盤

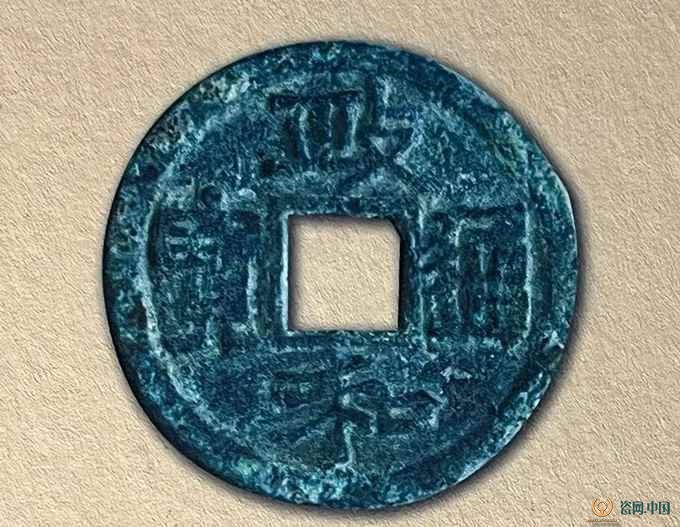

 1號作坊釉料層內出土“政和通寶”錢幣

【2號作坊】

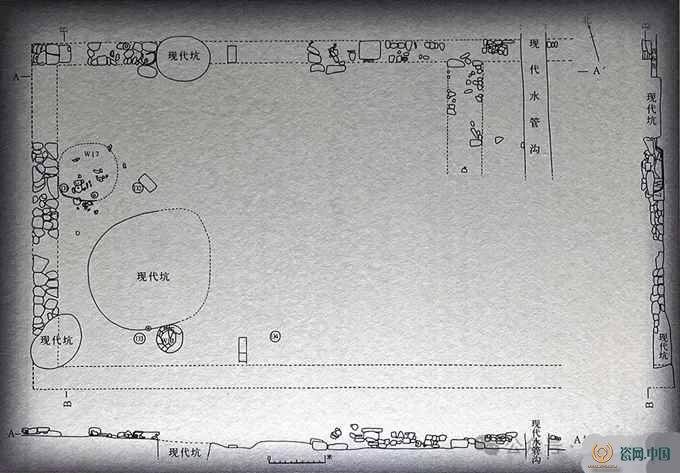

 2號作坊平剖面圖

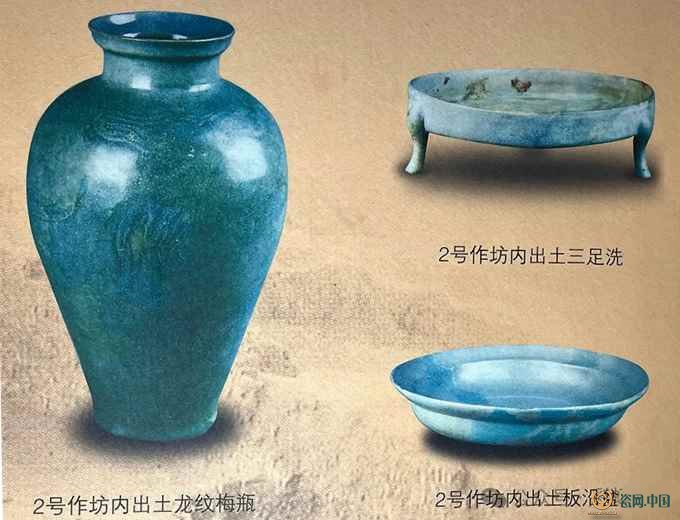

位于發掘區的中南部，在2號、3號、4號、5號、8號、10號和14號窯爐的正前方。作坊內除堆積有較多制坯原料外，還出土有不少建筑材料板瓦和10余件天青釉汝瓷梅瓶、三足洗、板沿盆、橢圓水仙盆、盤、碟等。

淘洗池 排水沉泥槽 澄泥池

淘洗池

澄泥池局部

灰溝與水井

【水井三眼】

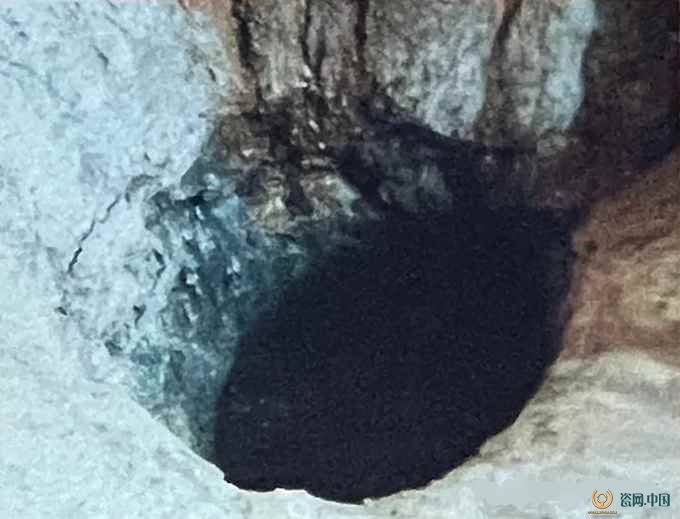

 1號井與御用汝窯燒造有關，位于汝窯中心燒造區的西北角。

【灰溝兩條】

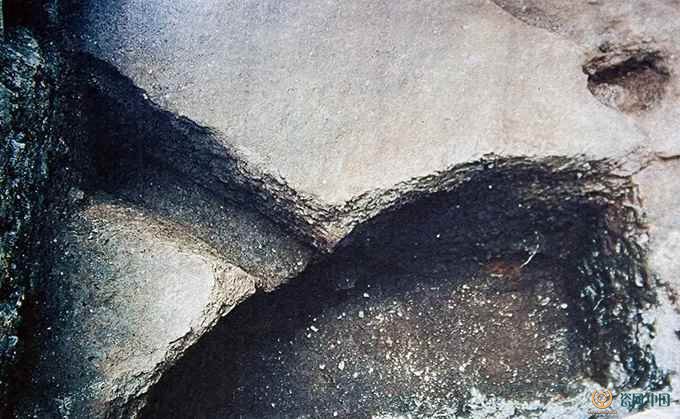

排水溝局部現狀

1號灰溝與汝窯創燒期馬蹄形窯爐有關。該溝位于汝窯中心燒造區北部的2號、5號和14號窯爐北側，用以防護山坡上的雨水沖擊窯爐。

窯具 作坊具

【窯具】

窯具是瓷器入窯燒制過程的重要組成部分。常見的窯具有匣缽、墊餅、墊圈、墊餅支燒、墊圈支燒、火照、火照插餅、支頂缽、支墊具和爐條等。

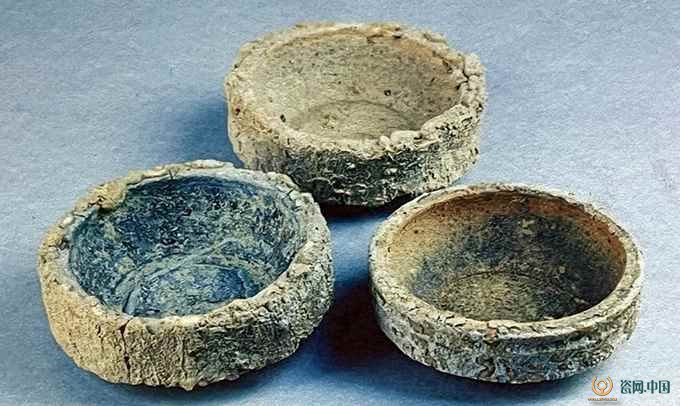

匣缽
